Description

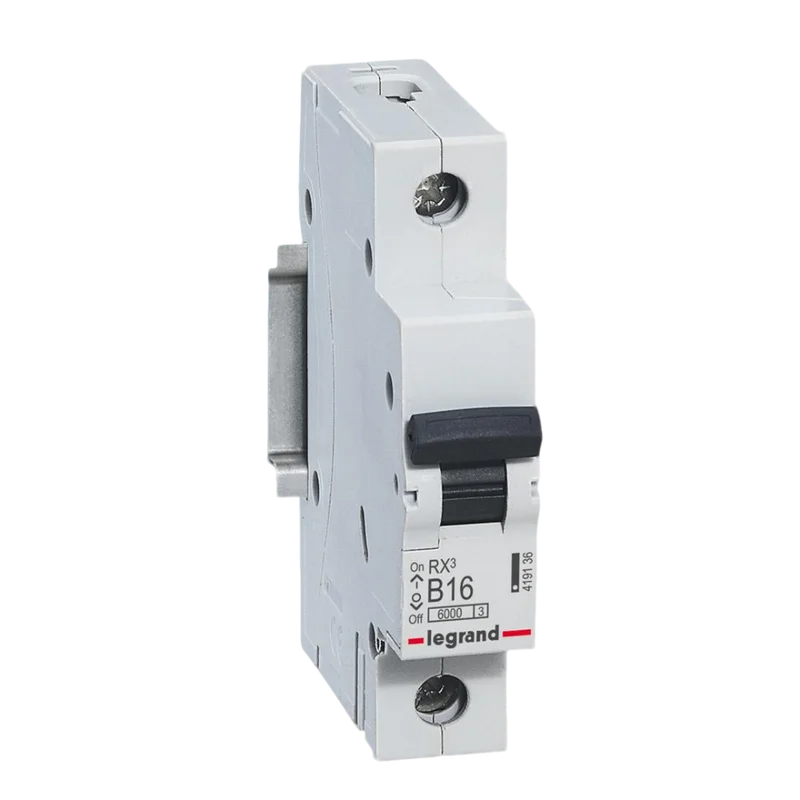

LEGRAND 419136 Leitungsschutzschalter B16 1P 6kA – RX3

Legrand Leitungsschutzschalter RX3 nach EN 60898-1, VDE 0641-11, EN 60947-2, 1-polig, B-Charakteristik, Bemessungsstrom In 16 A, Bemessungsschaltvermögen Icn 6 kA nach EN 60898-1, Bemessungsspannung Un 230/400 VAC, Bemessungsfrequenz 50/60 Hz, Energiebegrenzungsklasse 3, Befestigung auf Hutprofilschiene EN 60715 durch eine rastende Schnellbefestigung, klare Information vorne auf jedem Gerät, Kennzeichnung Schaltstellungsanzeige On/Off, mit Beschriftungsfeld, Anbau von Hilfsgeräten nicht möglich. Leitungsschutzschalter mit B-Charakteristik sind vornehmlich für den Leitungsschutz in Licht- und Steckdosen-Stromkreisen bestimmt.

​

Tech­ni­sche Merk­male:

Ein­bau­tiefe: 44 mm

Auslöse­cha­rak­te­ri­stik: B

Pol­zahl (gesamt): 1

Anzahl der abge­si­cher­ten Pole: 1

Bemes­sungs­strom: 16 A

Bemes­sungs­span­nung: 230 V

Bemes­sung­si­so­la­tions­span­nung Ui: 500 V

Bemes­sungs­sto­ßspan­nungs­fe­stig­keit Uimp: 4 kV

Bemes­sungs­schal­tver­mögen Icn nach EN 60898 bei 230 V: 6 kA

Span­nung­sar­t: AC

Bemes­sungs­schal­tver­mögen Icu nach IEC 60947–2 bei 230 V: 6 kA

Fre­qu­enz: 50–60 Hz

Ener­gie­be­gren­zung­sklasse: 3

Unter­put­zmon­tage: Ja

Mit­schal­ten­der Neu­tral­le­iter: Nein

Ver­sch­mut­zungs­grad: 2

Zusat­ze­in­rich­tun­gen möglich: Nein

Bre­ite in Teilung­se­in­he­iten: 1

Schut­zart (IP): IP20

Explo­sions­ge­schützt: Nein

Bre­ite: 17.7 mm

Höhe: 88.5 mm

Tiefe: 77.8 mm

Schlag­fe­stig­keit: IK02

Lager­tem­pe­ra­tur: –40-70 °C

Nen­n­span­nung: 210-250 V

Stro­mver­sor­gung­srich­tung: Von oben oder unten

Beze­ich­nung­san­gabe der Anschlus­sklem­men: Ja

Farbe: grau

RAL-Num­mer: 7035

Halo­gen­frei: Nein

Anschlus­sart: Schraub­klemme

Ver­bin­dung­sart: Pha­sen­schiene und Kabel

Text­fel­d/Be­sch­ri­ftungs­fläche: Nein

Mon­ta­ge­art: DIN-Schiene
