OEG Trennsystem in DN25

Description

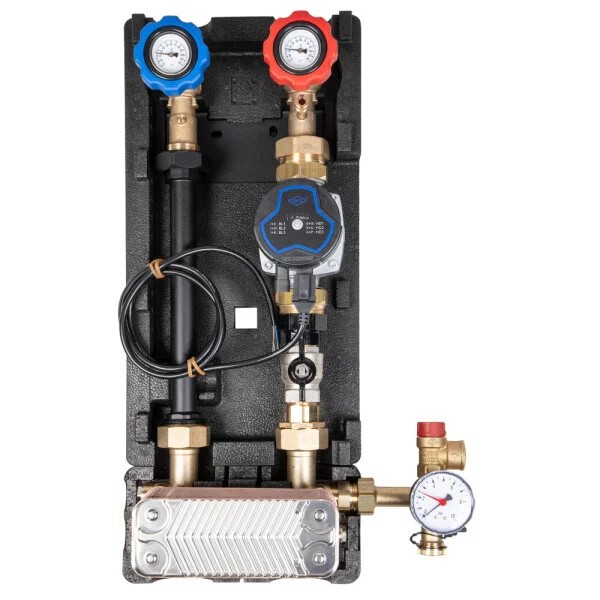

Das OEG Trennsystem ist eine wärmegedämmte Armaturengruppe. Der Plattenwärmetauscher ermöglicht eine Entkopplung des Kesselkreises und des Heizkreises. Daher wird das Trennsystem gerne für Fussbodenheizungen eingesetzt, in denen durch alte Kunstoffleitungen Sauerstoff in den Heizkreis gelangen.
Die Hocheffizienzpumpe fördert das Wasser vom Wärmeerzeuger zu den Verbrauchern. Die integrierten Thermometer ermöglichen eine einfache Sichtkontrolle der Funktion. Dank der Kugelhähne ist eine einfache Wartung der Pumpe sowie des Heiz- und Kesselkreises ohne eine Außerbetriebnahme des ge-
samten Systems möglich. Durch die Schwerkraftbremse wird eine ungewollte Zirkulation im Betrieb verhindert. Zum Befüllen und Spülen der Anlage kann auf
Durchfluss gestellt werden. Die Dämmung vermindert die Wärmeverluste.

Die Leistungsangaben beziehen sich auf eine Temperaturspreizung von 70/50°C im Primärkreis und 40/50°C im Sekundärkreis. Der Wärmetauscher mit 30 Platten hat eine Leistung von 28 kW und einen Kv-Wert von 3,3 bis 3,5.

Vorlauf:
• 1 x OEGHeizungsumwälzpumpe
• 1 x Absperrkugelhahn mit integriertem Thermometer (rot)

Rücklauf:
• 1 x Absperrkugelhahn mit integriertem Thermometer (blau)
• 1 x Schwerkraftbremse
• 1 x Kupferrohr DN 25

• Abmessungen H x B x T [mm]: 590 x 290 x 220 mm
• Achsmaß [mm]: 125
• Anschluss Heizkreis: 1″ IG
• Anschluss Kesselkreis: 1 1/2″ AG
• Betriebsdruck [bar]: max. 6 bar
• Betriebsdruck max. [bar]: 6
• Betriebstemperatur [°C]: 110
• KV-Wert: 3,3/3,5 m³/h primär/sekundär
• Leistung: 28 kW
• Leistung [kW]: 28
• Messbereich: 20 – 120°C
• Nennweite: DN25
• passend für Pumpenanschlussgröße [Zoll]: 1 1/2
• Platten: 30
• Artikelgewicht: 3,60 kg
